محل منبع:
چین
نام تجاری:
Hengyang
گواهی:
ISO9001
شماره مدل:
HC-096

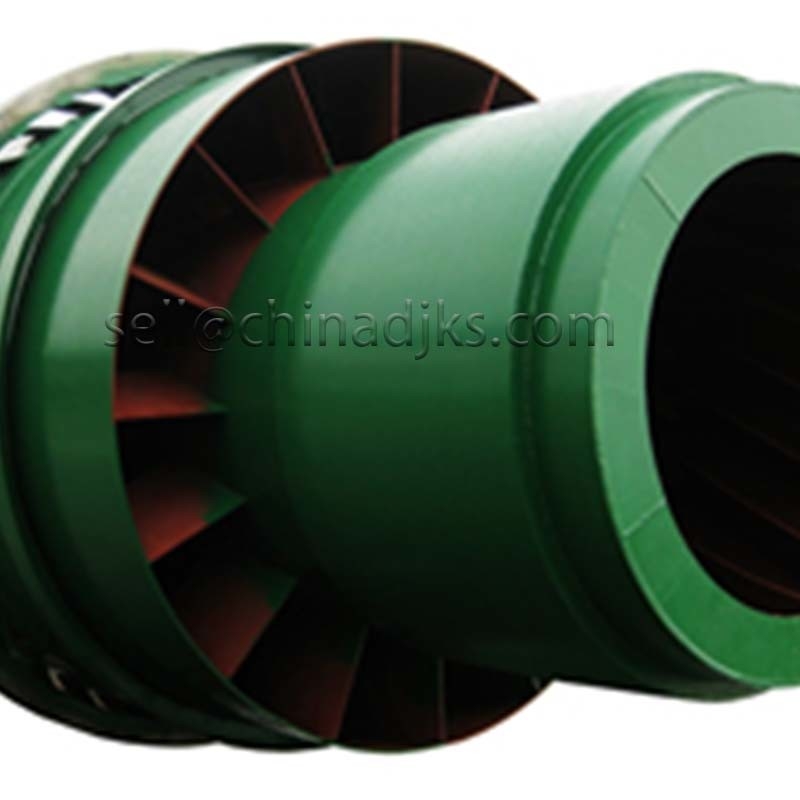

خشک کن چرخشی Hengyang .pdfسیلیکا ساند دو پوسته یا درام روتاری خشک کن
خشک کن دوار درام یک دستگاه خشک کن است که به طور گسترده در تجهیزات معدن استفاده می شود. می توان آن را به دو دسته خشک کن درام انتقال حرارت مستقیم و غیر مستقیم تقسیم کرد.
خشک کن درام دوار (خشک کن چرخشی) ترکیبی از فناوری پیشرفته در داخل و خارج از کشور است. این دستگاه برشته عمدتاً برای خشک کردن سرباره سنگ آهک، پودر زغال سنگ، سرباره، سنگ رسی در تولید مصالح ساختمانی استفاده می شود.همچنین در صنایع شیمیایی، متالورژی و سیمان کاربرد دارد.
اصل کارکرد خشک کن دو پوسته یا درام شن سیلیسی:
خوراک مرطوب به صورت دسته ای شارژ می شود و در حین هم زدن به دلیل عمل غلتش در معرض حرارت غیر مستقیم قرار می گیرد.این عملیات معمولاً در خلاء انجام می شود.بازیابی حلال با متراکم کردن بخارات تولید شده در طول عملیات خشک کردن امکان پذیر است.
به منظور افزایش توزیع مواد به طور مساوی در قسمت های روتور مقطع در تماس خوب با محیط خشک کن، در نصب بدنه سیلندر صفحات را بالا ببرید. چندین نوع صفحه بالابر وجود دارد.
1).نوع بالابر: برای چسباندن بزرگ یا آسان مواد در دیواره لوله
2).نوع چهار فرمت: مناسب برای مواد با چگالی زیاد، ترد نیست یا به راحتی پراکنده نمی شود. صفحه بالابر به چهار صفحه تقسیم می شود و اتاق تمرین به شکل فن به طور متقابل متصل می شود، مواد و سطح تماس گاز داغ نسبت به بزرگی از نوع بلند کردن، و همچنین می تواند میزان مواد پرکننده را افزایش دهد و ارتفاع فرود مواد را کاهش دهد و از دست دادن مقدار گرد و غبار و غیره را کاهش دهد.
3).صلیب یا قاب شکل: قابل استفاده برای قطعات کوچک مواد شکننده و پراکنده آسان، باعث می شود که مواد به طور مساوی در کل بخش سیلندر پراکنده شوند.
4).نوع آستین: برای ورود دوبل انتقال حرارت برای صفحه بالابرنده درام خشک کن دوار (یا نیم قطر گرمایش).
5).فرمت مجزا (پنکه): برای ذرات بسیار ریز و موادی که مستعد پرواز پودر هستند. مواد روی صفحه شبکه جمع می شوند زمانی که به داخل می رود، سپس سیلندر می چرخد، ماده در حال چرخش است و به تماس با گازهای داغ ادامه می دهد، در همان زمان، کاهش می یابد. فرود در ارتفاع، کاهش احتمال دور شدن گاز از مواد خشک
1. مواد مرطوب دانه ای را می توان اداره کرد.
2 .عملیات دمای پایین امکان پذیر است.
3. بازیابی حلال را می توان انجام داد
4. سیستم دسته ای است
5 .مصرف انرژی بالا
6. حالت گرمایش غیر مستقیم است
8. عملیات بسته
جزئیات فنی خشک کن دوار دو پوسته یا درام ساند سیلیکا:
|
مدل
|
واحد | Φ2.0×7 متر | Φ2.5×7.5m | Φ3.2×8 متر | Φ3.6×8.5m | Φ4.2×9 متر | |
| قطر درام | متر | 2.0 | 2.5 | 3.2 | 3.6 | 4.2 | |
| طول درام | متر | 7 | 7.5 | 8 | 8.5 | 9 | |
| ظرفیت درام | m3 | 21.98 | 36.8 | 64.3 | 86.48 | 124.6 | |
| سرعت چرخش | دور در دقیقه | 4-10 | 4-10 | 4-10 | 4-10 | 4-10 | |
| رطوبت ورودی | % | 8-20 | 8-20 | 8-20 | 8-20 | 8-20 | |
|
رطوبت خروجی
|
% | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | |
|
دمای ورودی (حداکثر) |
درجه | 750-900 | 750-900 | 750-900 | 750-900 | 750-900 | |
| ظرفیت | T/h | سرباره | 12-18 | 22-25 | 30-38 | 40-48 | 55-65 |
| فلاش | 8-10 | 15-20 | 25-30 | 35-40 | 40-50 | ||
| زغال سنگ | 8-10 | 13-18 | 23-28 | 33-38 | 40-45 | ||
| شن | 15-20 | 23-28 | 35-43 | 40-50 | 60-70 | ||
| مدل موتور | سال 160-4 | Yr132m-4E | Yr132m-4E | Yr160m-4E | Yr160m-4E | ||
|
قدرت موتور
|
کیلووات | 5.5×2 | 7.5×2 | 7.5×4 | 11×4 | 15×4 | |
| مدل کاهنده | XWD-6 | XWD-6 | XWD-6 | XWD-6 | XWD-6 | ||
| کاهنده سرعت چرخش | من | 23-29 | 23-29 | 23-29 | 23-29 | 19-22 | |
