محل منبع:
چین
نام تجاری:
Hengyang
گواهی:
ISO9001
شماره مدل:
HC-109

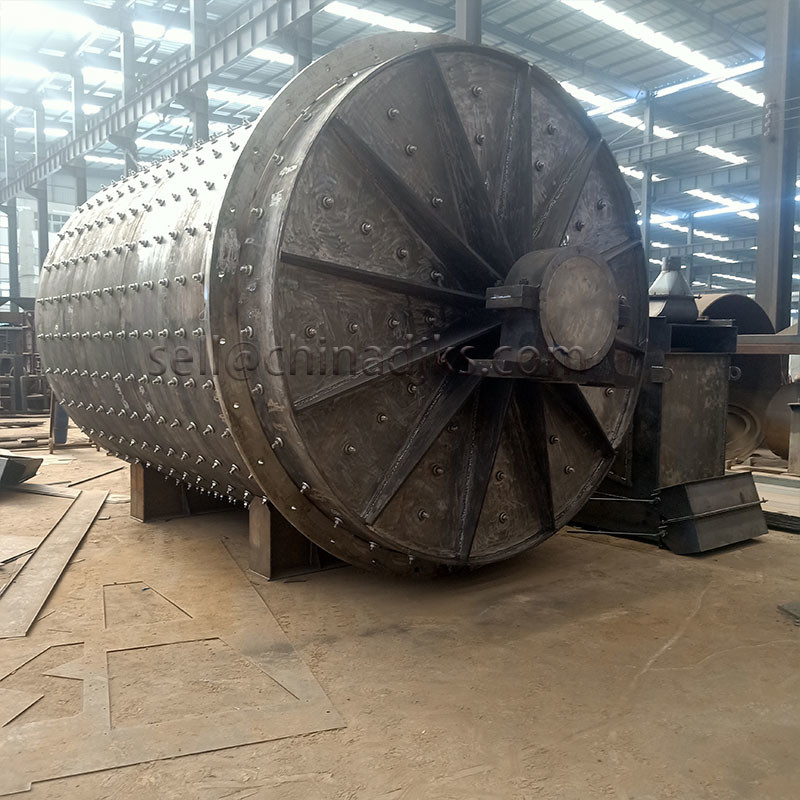

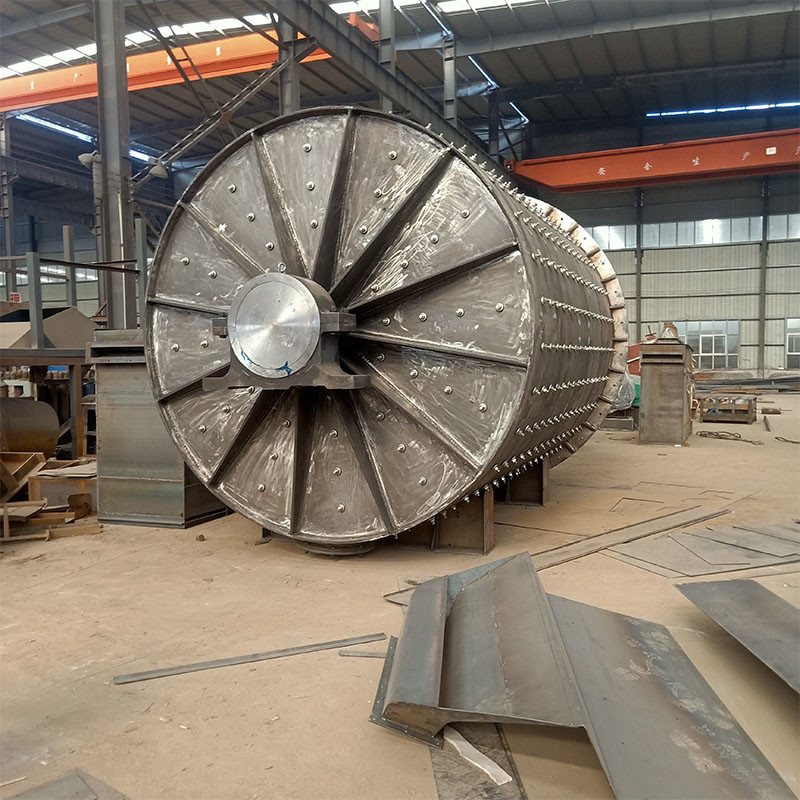

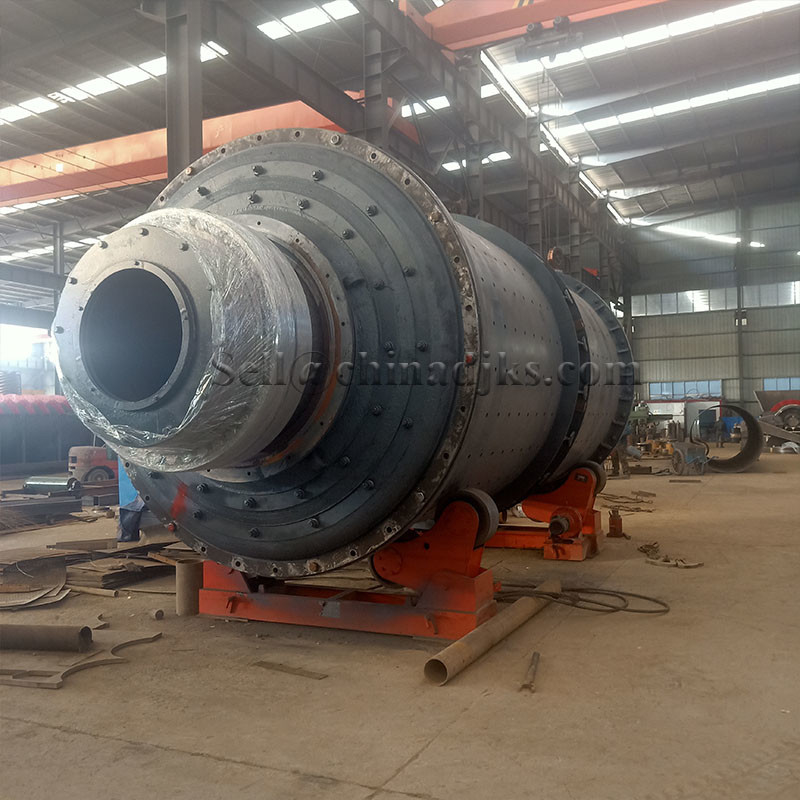

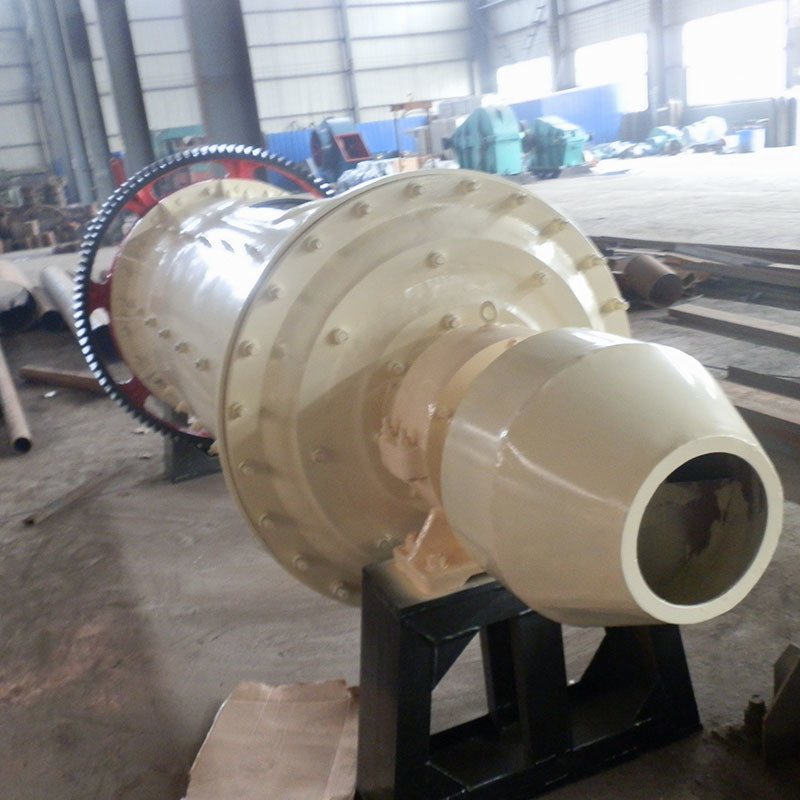

آسیاب توپ آسیاب دسته ای آسیاب توپ
آسیاب گلوله ای برای آسیاب کردن مواد با چرخاندن پوسته استوانه ای شکل با وسیله سنگ زنی (مثلاً توپ های فولادی، سیلندر و سنگریزه) که در پوسته قرار داده شده است، طراحی شده است و ساختار ساده و سهولت کار دارد.علاوه بر این، آسیاب گلوله ای با ظرفیت زیاد برای طیف وسیعی از کاربردها در پردازش خشک و مرطوب در دسترس بوده است.آسیاب توپ.pdf
طبقه بندی آسیاب گلوله ای:
نوع سرریز
نوع سرریز بال میل برای سرریز و تخلیه مواد از تنه در سمت خروجی طراحی شده است.با ترکیب آن با یک طبقه‌بندی مکانیکی یا سیکلون پردازش مرطوب، می‌توانید به طور گسترده از این نوع برای سنگ‌زنی در مدار بسته یا برای کاربردهای خاص مانند سنگ‌زنی مجدد در مدار باز استفاده کنید.به طور کلی، برای خرد کردن مواد تا اندازه ذرات در محدوده 150 تا 200 مش مناسب است.
نوع تخلیه رنده
نوع رنده ای تخلیه گلوله ای دارای یک رنده در خروجی پوسته است و در مقایسه با نوع سرریز باعث آسیاب بیش از حد کمتری می شود.بنابراین، به طور کلی، برای آسیاب کردن مواد تا اندازه ذرات در محدوده 60 تا 100 مش مناسب است.
نوع محفظه
نوع محفظه ای آسیاب گلوله ای دارای پوسته بلندتری است که داخل آن به 2 تا 3 محفظه با رنده تقسیم می شود و برای تولید محصولات آسیاب شده از ذرات درشت حدود 25 میلی متر تا ذرات ریز حدود 200 مش مناسب است.
آسیاب گلوله ای فوق العاده ریز پودر
مشابه آسیاب گلوله ای افقی، تولید مداوم است، اما محفظه سنگ زنی و زمان آسیاب طولانی تر است.
آسیاب توپ دسته ای
آسیاب گلوله ای دسته ای عمدتاً برای خرد کردن مواد خام به پودر فوق العاده خوب اما شفت به شفت تولید می شود.
کاربرد آسیاب گلوله ای:
صنعت معدن: برای خرد کردن انواع سنگ معدن استفاده می شود.
صنعت سرامیک: برای تکمیل و آسیاب کردن انواع مواد اولیه و سیمان استفاده می شود.
صنعت ذوب: برای آسیاب کردن انواع سرباره استفاده می شود.
تولید برق: برای آسیاب زغال سنگ برای استفاده در احتراق استفاده می شود.
صنایع شیمیایی: برای آسیاب کک، ایلمنیت و غیره استفاده می شود.
صنایع غذایی: برای آسیاب کردن مواد افزودنی استفاده می شود.
جزئیات فنی آسیاب توپ:
نوع سرریز، نوع تخلیه رنده و نوع محفظه
| اندازه | داخل دیا. طول پوسته (میلی متر) |
مقدار شارژ توپ (تن) |
انقلاب آسیاب (دقیقه-1) |
مصرف برق (کیلووات) |
خروجی موتور (کیلووات) |
ظرفیت (t/h) | |
| آ | ب | ||||||
| 1212 1515 |
1200×1200 1500×1500 |
2.05 4.15 |
32.0 29.0 |
16.5 35.8 |
18.5 37 |
1.5 3.5 |
1.3 3.1 |
| 1818 2121 |
1800×1800 2100×2100 |
7.4 11.7 |
25.3 23.0 |
65.3 106 |
75 110 |
6.6 11.0 |
5.8 9.6 |
| 2424 2430 |
2400×2400 2400×3000 |
17.6 22.0 |
21.4 21.4 |
167 209 |
190 220 |
18.0 22.4 |
15.8 19.6 |
| 2727 2733 |
2700×2700 2700×3300 |
25.4 31.0 |
20.1 20.1 |
250 306 |
260 340 |
27.5 33.7 |
24.1 29.6 |
| 3030 3036 |
3000×3000 3000×3600 |
35.0 42.0 |
18.8 18.8 |
350 420 |
375 450 |
39.5 47.3 |
34.6 41.5 |
| 3236 3242 |
3200×3600 3200×4200 |
48.0 56.0 |
18.0 18.0 |
484 565 |
510 600 |
55.5 65.0 |
48.7 57.0 |
| 3442 3648 |
3400×4200 3600×4800 |
63.5 81.5 |
17.5 16.6 |
655 845 |
700 900 |
75.5 99.0 |
66.0 86.0 |
| 3848 4051 |
3800×4800 4000×5100 |
91.5 108.0 |
16.2 15.8 |
960 1160 |
1000 1200 |
113.0 139.0 |
99.0 122.0 |
آسیاب گلوله ای پودر فوق العاده ظریف (آسیاب سیمان)
| مشخصات فنی | ظرفیت t/h | فرم آسیاب | فرم انتقال | توان (کیلووات) | نوع کاهش | وزن (t) |
| Φ2.2X8.0 | 10-12 | جریان | حاشیه، غیرمتمرکز | 380 | ZD70 | 65 |
| Φ2.2X9.5 | 14-16 | جریان | حاشیه، غیرمتمرکز | 475 | ZD70 | 70 |
| Φ2.4X10.0 | 16-19 | جریان | حاشیه، غیرمتمرکز | 630 | JR75 | 94.5 |
| Φ2.4X11.0 | 19-21 | جریان | حاشیه، غیرمتمرکز | 630 | RZD80 | 99.2 |
| Φ2.4X13.0 | 21-23 | جریان | حاشیه، غیرمتمرکز | 800 | MBY710 | 115.2 |
| Φ2.6X13.0 | 28-32 | جریان | حاشیه، غیرمتمرکز | 1000 | MBY800 | 148 |
| Φ2.6X13.0 | 28-32 | جریان | مرکز | 1000 | MFY100 | 101.73 |
| Φ3.0X12.0 | 32-35 | جریان | حاشیه، غیرمتمرکز | 1250 | MBY900 | 168.6 |
| Φ3.0X13.0 | 34-37 | جریان | حاشیه، غیرمتمرکز | 1400 | MBY900 | 172.26 |
| Φ3.2X13.0 | 45-50 | جریان | حاشیه، غیرمتمرکز | 1600 | MBY1000 | 196.26 |
| Φ3.8X13.0 | 60-62 | جریان | مرکز | 2500 | MFY250 | 204 |
| Φ4.2X13.0 | 85-87 | جریان | مرکز | 3530 | JQS3550 | 254 |
آسیاب گلوله ای بسیار ریز پودر (صنعت پودر فوق العاده ریز)
| مدل |
Ø2.4 * 16 متر آسیاب توپ غیر ریز |
Ø2.6 * 16 متر آسیاب توپ غیر ریز |
Ø3.2 * 16 متر آسیاب توپ غیر ریز |
| ظرفیت | 25 تن در ساعت | 35 تن در ساعت | 55 تن در ساعت |
| سرعت چرخشی | 21.3r/min | 19.46r/min | 17.83r/min |
| اندازه تغذیه | آنها را 1 میلی متر کمتر کنید | آنها را 1 میلی متر کمتر کنید | آنها را 1 میلی متر کمتر کنید |
| جلد | 64 متر مکعب | 76 متر مکعب | 115 متر مکعب |
| بار رسانه ای سنگ زنی | 105 تن | 120 تن | 190 تن |
| مدل درایو | انتقال لبه | انتقال لبه | انتقال لبه |
| قدرت موتور | YR1250-8-1430/1250 | YR1400-8-1430/1400 | YR2240-8-1730/2240 |
| گیربکس | JDX900 | MYB1000 | MYB1100 |
| وزن | 120T | 205T | 330T |
