محل منبع:
چین
نام تجاری:
Hengyang
گواهی:
ISO9001
شماره مدل:
HC-197
[مقدمه]: تجهیزات طبقه بندی از سرعت ته نشینی متفاوت ذرات جامد در دوغاب استفاده می کند.
[ظرفیت]: 10 ~ 1785 تن در روز
[بهبود]: یک دستگاه بالابر خودکار به دهانه تخلیه اضافه می شود.اسکوپ در آسیاب گلوله ای حذف می شود و عملکرد پایدارتری را به ارمغان می آورد.

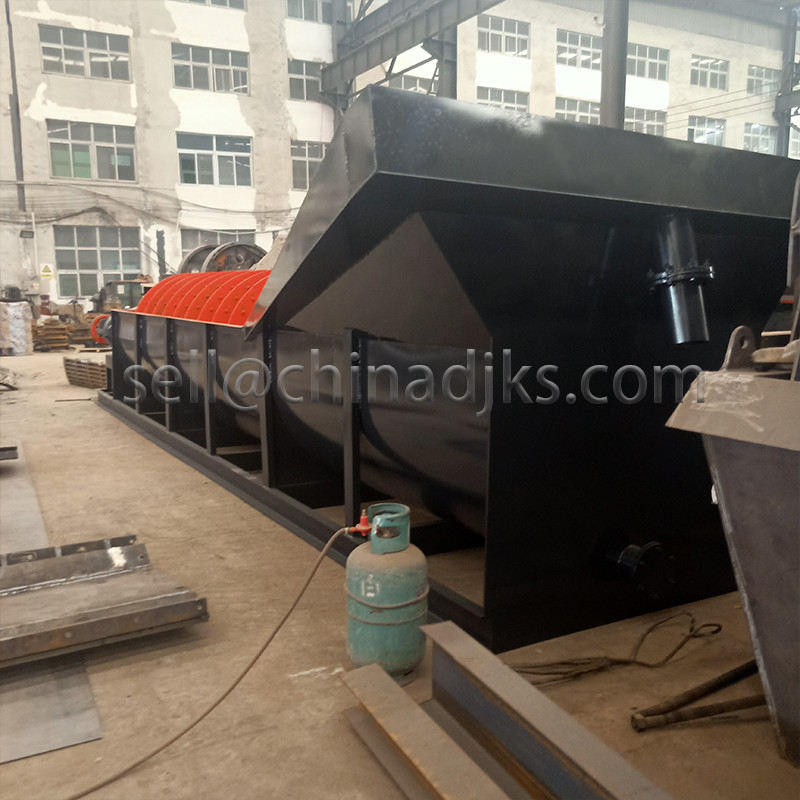

مزایای طبقه بندی مارپیچی:
تیغه مارپیچ سرریز بالاتر از سطح سرریز است و مرکز مارپیچ سرریز پایین تر از سطح سرریز است.
دستگاه طبقه بندی مارپیچ سیم بالا در طبقه بندی سنگ معدن با اندازه ذرات 0.83-0.15 میلی متر استفاده می شود.
کاربرد طبقه بندی کننده مارپیچی:
ساختار طبقه بندی کننده مارپیچی:
عملکرد دستگاه طبقه بندی کننده مارپیچی بالا: خمیر آسیاب شده از ورودی در وسط منطقه نشست به مخزن وارد می شود و منطقه رسوب طبقه بندی دوغاب در زیر مخزن شیبدار قرار دارد.مارپیچ با چرخش با سرعت کم، دوغاب را به هم می زند، به طوری که ذرات ریز بالا می روند و ذرات درشت به کف مخزن فرو می روند.سرریز سرریز بالای مرکز یاتاقان که در زیر شفت پیچ قرار دارد و در زیر انتهای سرریز قرار دارد.
جزئیات فنی طبقه بندی کننده مارپیچی:
| مدل | دیا مارپیچی. | سرعت مارپیچ | خروجی | قدرت موتور | وزن | ||
| بار در گردش | مقدار سرریز | پایین بیاورید | راندن | ||||
| میلی متر | r/min | t/24h | t/24h | کیلووات | کیلووات | تی | |
| FG-3 | Φ300 | 8.3-2.2 | 30-80 | 10-30 | 2.2 | 1.1 | 0.67 |
| FG-5 | Φ500 | 8.5-15.5 | 143-261 | 32 | 2.2 | 1.1 | 1.6 |
| FG-7 | Φ750 | 4.5-9.9 | 256-564 | 65 | 2.2 | 3 | 2.83 |
| FG-10 | Φ1000 | 3.5-7.6 | 473-1026 | 85 | 2.2 | 5.5 | 4 |
| FG-12 | Φ1200 | 5،6،7 | 1170-1600 | 155 | 2.5 | 5.5 | 8.54 |
| FG-15 | Φ1500 | 2.5،4،6 | 1140-2740 | 235 | 2.2 | 7.5 | 11.68 |
| FG-20 | Φ2000 | 3.6،5.5 | 3890-5940 | 400 | 3 | 11،15 | 20.45 |
| FG-24 | Φ2400 | 3.64 | 6800 | 580 | 3 | 15 | 25.65 |
| FG-30 | Φ3000 | 3.2 | 11650 | 893 | 4 | 22 | 40 |
