آسیاب گلوله ای سنگ زنی سفارشی 3t/H با کارخانه میکرونیزه کردن

معرفی

بیش از 20 سال با زمان و فناوری همراه باشید.ما در hengyang آرزوی ارائه بهترین راه حل، محصولات و خدمات بهتر را به مشتریان خود داریم.ما سخت تلاش می کنیم تا سهم قابل توجهی در حوزه های اولویت جهانی حفظ انرژی و حفاظت از محیط زیست داشته باشیم.برای صرفه جویی در انرژی و دستیابی به محصولات با کیفیت خوب، آسیاب گلوله ای را با واحد طبقه بندی کننده توسعه داده ایم.

کل واحد متشکل از تجهیزاتی مانند؛سنگ شکن فکی، آسیاب چکشی، آسانسور، قیف ذخیره سازی، فیدر پیچ، آسیاب توپ، طبقه بندی.جمع کننده گرد و غبار RPJ، قفل هوا و دمنده.

عمل

واحد فوق برای آسیاب دولومیت و کلسیت استفاده می شود.سنگ شکن فکی سنگ را به اندازه 12 میلی متر خرد می کند که توسط آسانسور بلند می شود و در آسیاب چکشی تخلیه می شود.آسیاب چکشی محصول را به 3 میلی متر کاهش می دهد و در قیف ذخیره سازی وجود دارد.از Hopper یک فیدر پیچ با یک درایو فرکانس متغیر برای کنترل تغذیه مواد خرد شده به آسیاب توپ ارائه شده است.آسیاب توپ دارای پوشش فولادی منگنز و رسانه آسیاب فولادی است که مواد را به پودر ریز خرد می کند.این پودر از طریق اطراف آسیاب توپ تخلیه می شود.

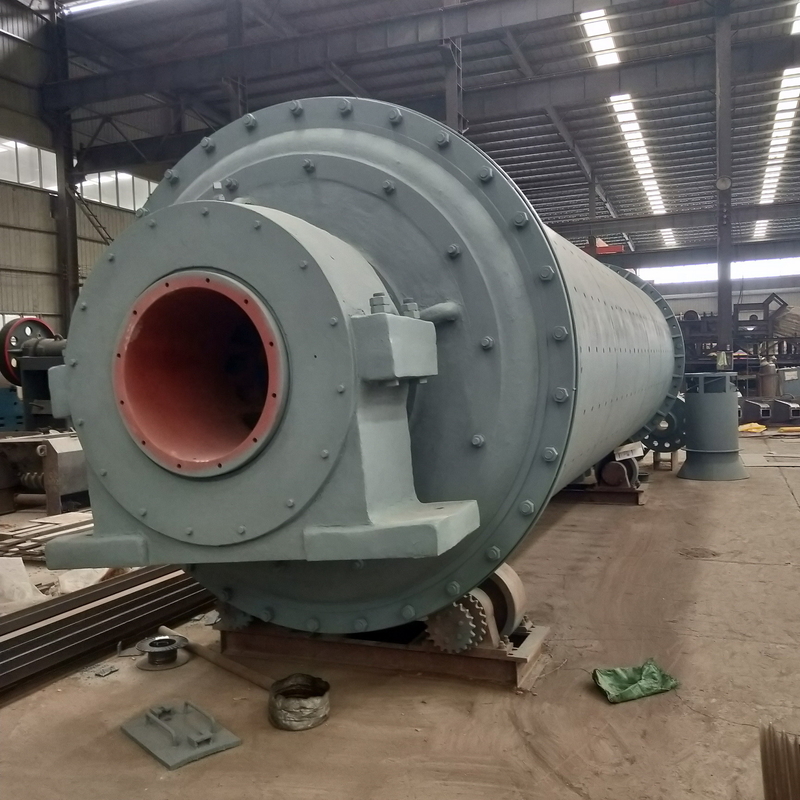

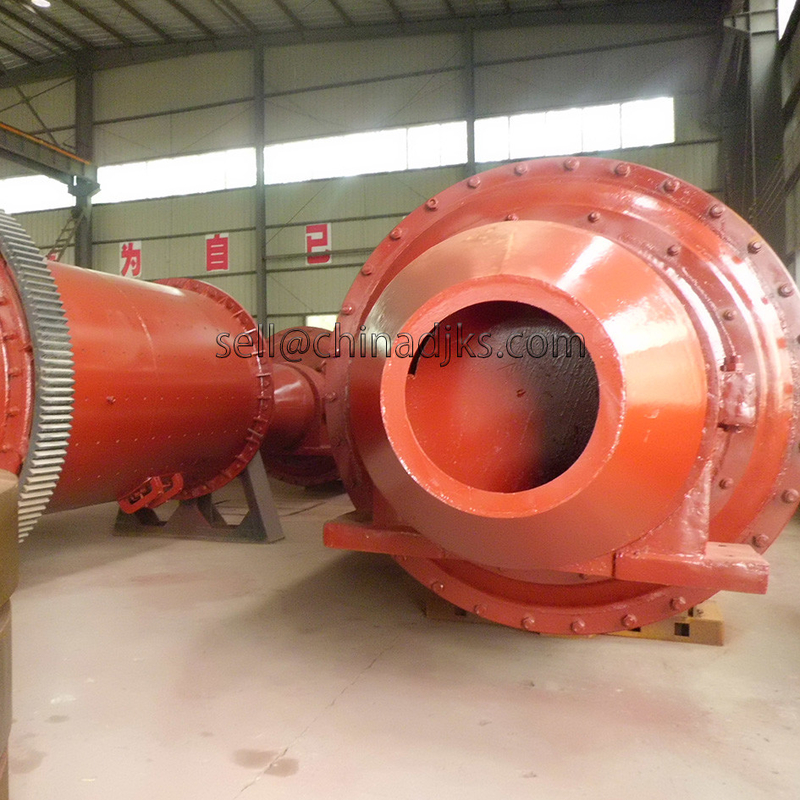

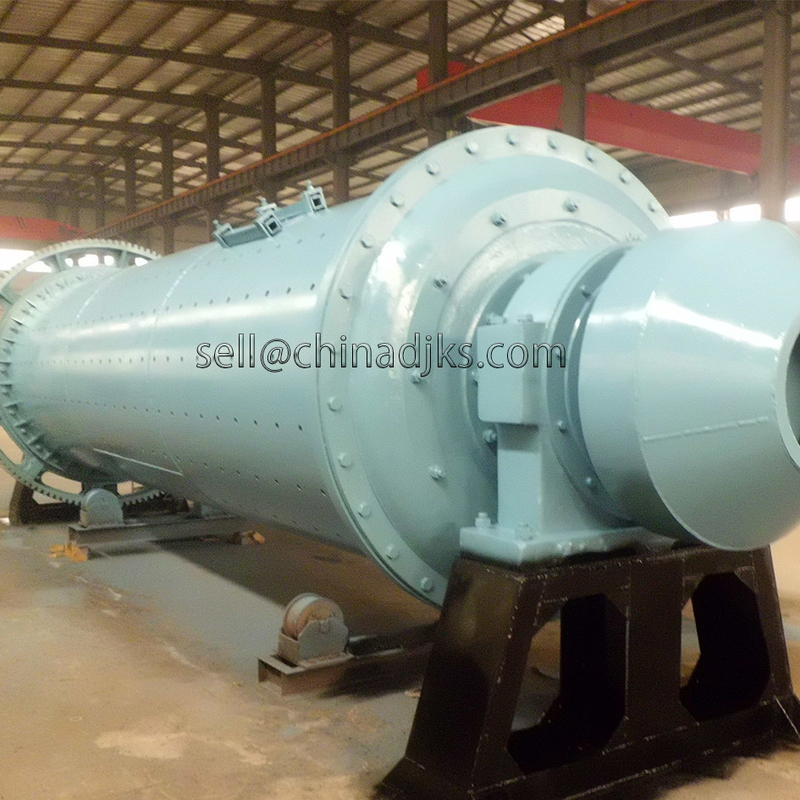

آسیاب توپ با رولبرینگ کروی مناسب با بلوک Plummer و یک چرخ دنده که توسط جعبه دنده حلزونی از طریق کوپلینگ سیال و موتور الکتریکی به حرکت در می آید.

یک دمنده در سیستم ارائه می شود که پودر تخلیه شده از آسیاب توپ را می مکد و به دسته بندی پودر می رود که ذرات ریز را طبقه بندی می کند (20 میکرون یا 15 میکرون 10 میکرون) و مواد درشت برای آسیاب مجدد به آسیاب توپ بازگردانده می شود.پس از طبقه بندی، مواد به جمع آوری گرد و غبار RPJ می روند که در آنجا محصول مورد نیاز را از طریق Air Lock جمع آوری می کنیم

مشخصات فنی

نیروی مورد نیاز:

جزئیات نیاز برق و سایر تجهیزات وابسته که بخشی جدایی ناپذیر از آسیاب توپ هستند به شرح زیر ارائه شده است:

سنگ شکن فکی 10 اسب بخار / 1440 دور در دقیقه / TEFC / مربع.موتور قفس

آسانسور سطلی 03 اسب بخار / 1440 دور در دقیقه / TEFC / مربع.موتور قفس

آسیاب چکشی 25 اسب بخار / 1440 دور در دقیقه / TEFC / مربعموتور قفس

آسانسور سطلی 03 اسب بخار / 1440 دور در دقیقه / TEFC / مربع.موتور قفس

فیدر پیچ 02 اسب بخار / 1440 دور در دقیقه / TEFC / مربعموتور قفس

آسیاب توپ 150 اسب بخار / 1440 دور در دقیقه / TEFC / مربع.موتور قفس

طبقه بندی کننده 25 اسب بخار / 1440 دور در دقیقه / TEFC / مربعموتور قفس

دمنده 60 اسب بخار / 1440 دور در دقیقه / TEFC / مربعموتور قفس

قفل هوا (3 شماره) 02 اسب بخار/1440 دور در دقیقه/TEFC/مربعموتور قفس

تولید

کلسیت / دولومیت D97 - 20 میکرون - 1000 کیلوگرم./ ساعت

D97 – 15 میکرون – 850 کیلوگرم./ ساعت

D97 – 10 میکرون – 650 کیلوگرم./ ساعت

(اطلاعات تولید فوق به صورت آزمایشی است که ممکن است متفاوت باشد زیرا به سختی و رفتار قابلیت آسیاب کردن مواد بستگی دارد و ممکن است به عنوان ارقام ثابت در نظر گرفته نشود)

فضای مورد نیاز برای گیاه

طول 15 متر

عرض 10 متر

ارتفاع 6.25 متر

توجه: - محدوده عرضه ممکن است دقیقاً مطابق با طرح نشان داده شده در کاتالوگ نباشد که به آن بستگی دارد
