خط تولید بین المللی گچ ۵-۷۰ تن در ساعت

آهک محصول گرمای بالا از سوختن سنگ آهک است.
در هر ایالت وجود دارد، تنها یک بخش کوچک به اندازه کافی برای تولید آلوی صنعتی خالص است.
برای طبقه بندی سنگ آهک، سنگ باید حداقل 50 درصد کربنات کلسیم داشته باشد.

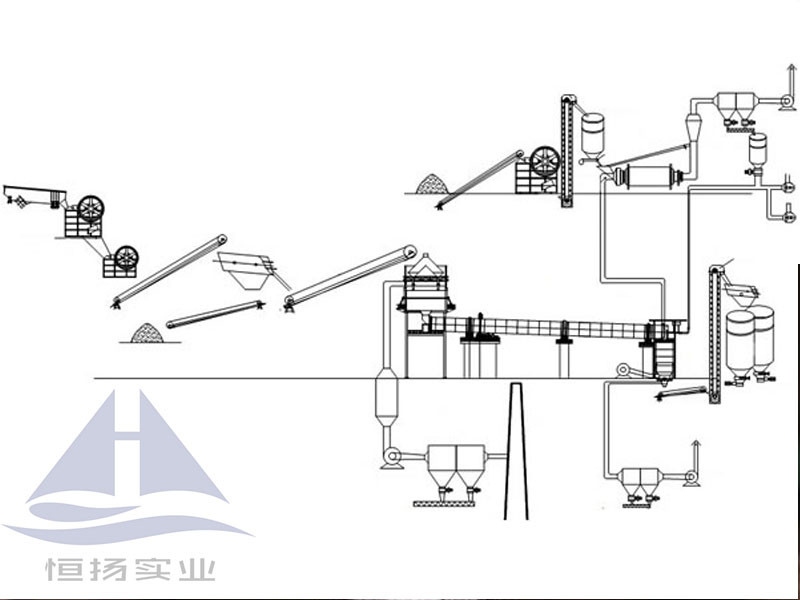

فرآیند و تجهیزات

1سیستم انتقال مواد خام
سنگ آهک، دولومیت پس از خرد کردن در معدن به کارخانه و با کامیون به چاه مواد، پس از غربالگری، سپس به انبار مواد اولیه منتقل می شود.اندازه ذرات سنگ آهک واجد شرایط 10 ~ 50mm خواهد شد انتقال به سیلو بالا از preheater توسط تجهیزات بلند. اندازه ذرات تغذیه 10 ~ 50mm است ، تخلیه اندازه نهایی 5 ~ 40mm بالاتر از 90٪
2.سیستم کالسیناسیون فعال کلسیم
سیستم گرم کردن فعال نیل شامل یک پیش گرم کننده عمودی، کوره چرخشی، خنک کننده است.
پیش گرم کننده عمودی: پیش گرم کننده عمودی از یک بدن پیش گرم کننده، یک سطل ذخیره سازی، یک لوله تغذیه، دستگاه فشار هیدرولیکی و غیره تشکیل شده است.پیش گرم کننده دارای دستگاه جدا کننده با استفاده از محفظه است و گرد است. ساخت سنگ آهک به تدریج گرم کردن برای جلوگیری از گرم شدن ناگهانی شکستن به کوره تولید مقدار زیادی از پودر، سنگ آهک سرعت تجزیه 30٪ ~ 40٪ است،دمای میانگین دمای گاز های خروجی 230 °C ~ 260 °C است.، در نتیجه کاهش مصرف گرما.
کوره چرخشی: کوره چرخشی از سیلندر، دستگاه پشتیبانی، دستگاه انتقال، دستگاه چرخ بلوک، دم کوره و مهر سر کوره و پوشش سر کوره تشکیل شده است. بدن کوره 3.5٪ از سطح،مجهز به دو مجموعه از دستگاه های حمایتی، نردبان رول است آب خنک شده روغن روان کننده نردبان، و می تواند به طور خودکار تراز با کاشی کروی. نزدیک حلقه دنده نیز مجهز به چرخ بلوک هیدرولیک،با استفاده از موتور تبدیل فرکانس که بدن کوره را هدایت می کند، و یک کوره محرک کمکی. سر کوره و دم کوره از دستگاه مهر و موم نوع بهار استفاده می کنند، با استفاده از کوره محرک تبدیل فرکانس و با سرعت تجزیه پیش گرم کننده،برای کنترل موثر دمای سوختگی و زمان، به الزامات سوخت و سوخته رسیده است.
سوزنده با استفاده از زغال سنگ و گاز سوزنده چهار کانال انعطاف پذیر و تنظیم مناسب، عملکرد انعطاف پذیر، هر سرعت جت هوا می تواند در طول کار تنظیم شود،می تواند هر شعله ای را در شرایط مختلف کوره ایجاد کند، کنترل آسان دمای سوختگی.
خنک کننده عمودی: خنک کننده عمودی از بدن خنک کننده، صفحه نمایش ثابت، دستگاه خنک کننده، دستگاه تخلیه الکتریکی و غیره تشکیل شده است. خنک کننده عمودی دارای بسیاری از مناطق تخلیه خنک کننده است،سرعت تخلیه هر منطقه را می توان به صورت جداگانه با توجه به دمای مواد کنترل کردهوا خنک کننده به طور مستقیم با گچ داغ برخورد می کند،اثر خنک کننده خوب است، دمای خاکستری پایین است، دمای خاکستری بالاتر از دمای محیط 40 °C است؛ هوای خنک کننده پس از خنک کردن گچ،درجه حرارت می تواند به بیش از 600°C گرم شود، یک قسمت به عنوان هوا سوخت دوم در کوره چرخشی استفاده می شود، بخش دیگر برای خشک کردن ذغال سنگ خرد شده استفاده می شود. خنک کننده بدون قطعات متحرک، ساختار ساده، اثر خنک کننده خوب، تعمیر کمتر تجهیزات است.
3سیستم آماده سازی ذغال سنگ پودر شده
سیستم آماده سازی زغال سنگ خرد شده بخش مهمی از سیستم کوره چرخشی آهک فعال است.یکی از آن ها سیستم آماده سازی زغال سنگ با جمع آوری گرد و غبار کیسه است..این سیستم دارای مزایایی از کار آسان، محیط پاک و غیره است. فرآیند تولید آن به شرح زیر است: بلوک درجه ≤ 25mm زغال سنگ، از بالکه آسانسور به کمربند،و بعدش با کمربند به مخزن زغال سنگ منتقل شد، از طریق تغذیه دیسک یا تغذیه ارتعاش الکترومغناطیسی که در زیر بنکر زغال سنگ ، آسیاب یک مجموعه از خرد کردن ، خشک کردن ، هنگام خرد کردن ،وارد کردن هوا گرم از سیستم کوره چرخش یا گاز دود از اتاق احتراق کمکی به خشک شدنگاز با زغال سنگ که از ماشین خرد کردن زغال سنگ خارج می شود، با نیروی پمپاژ گازهای خروجی، به جدا کننده جدا کننده وارد می شود.ذغال سنگ خرد شده خشن به کارخانه برگردانده می شود دوباره از طریق شیر تخلیه خاکستری خودکار خرد می شود، و پودر نازک با نیروی جریان گاز به جمع آوری کننده گرد و غبار کیسه رانده شد تا به جدا شدن پودر و گاز برسد. گاز از جدا کننده خارج می شود، گرد و غبار پس از تصفیه توسط یک فن اگزوز،بخشی از گازهای خروجی بازیافت شده در آسیاب ذغال سنگاز طریق دودخانه گاز خروجی را به جو خارج می کند. ذغال سنگ خرد شده که توسط جمع آوری کننده گرد و غبار جمع آوری می شود به سطل ذخیره زغال سنگ کوره تخلیه می شود.,به سوزان جلو کوره با یک روتس بلوئر، از طریق سوزان سوزان سوزان هوا سوزان هوا برای احتراق، برای سوختن سنگ آهک استفاده می شود.
4سیستم انتقال محصول تمام شده
سنگ آهک آماده به بالکن لیفتر از طریق ماشین بالکن زنجیره ای با خنک کننده منتقل می شود، سپس به بالا سیلو دانه توسط لیفتر،قسمت واجد شرایط 5mm حمل به سطل محصول نهایی با حمل کننده کمربند، پودر 5mm به سطل پودر منتقل می شود. دریچه تخلیه الکتریکی در انبار محصول آماده و سطل پودر فراهم می شود.عملکرد اصلی انبار محصولات آماده برای اندازه گیری بافر استمحصولات تمام شده باید فورا به کارخانه کاربید فولادی فرستاده شوند تا از پودر کاهش دهنده استفاده کنند.
5سیستم تصفیه گاز دود
گاز دود با دمای بالا از احتراق کوره چرخشی، پس از تبادل گرما با سنگ آهک در پیش گرم کننده، دمای آن به 260 °C پایین تر کاهش یافت.خنک کردن از طریق خنک کننده چند لوله و سپس به دستگاه جمع آوری گرد و غبار با دمای بالابعد از جمع آوری گرد و غبار، دمای بالا به فضا از طریق دودکش، غلظت گرد و غبار کمتر از 30mg/Nm3 است.
برای پاسخگویی به الزامات برای روند مدرن سازی خط تولید کوره پیش از تجزیه کولاک فعال، اطمینان از عملکرد قابل اعتماد تجهیزات فرآیند، پارامترهای فرآیند پایدار،برای اطمینان از کیفیت محصول، صرفه جویی در انرژی، بهبود سرعت کار خط تولید. کل فرآیند کنترل فناوری پیشرفته را اتخاذ می کند، کنترل DCS را بر اساس کنترل PLC، نظارت متمرکز افزایش می دهد.عملیات و کنترل غیرمتمرکز خط تولید اصلی، کنترل سیستم عامل کوره چرخشی برای بهبود کیفیت محصول و کاهش مصرف. برای بهبود قابلیت اطمینان تجهیزات کنترل و نگهداری الکتریکی، برای تحقق مدرن سازی کنترل،نظارت، عملیات
6کیفیت محصول
CaO ≥ 93، MgO ≤ 45, SiO2 ≤ 1, P ≤ 0.01، S ≤ 0.025 از دست دادن روشنایی ≤ 3، درجه فعال ≥ 350ml ~ 380ml ≤ 1.5٪، سوختن، سوختن ≤ 1.5٪

ماشین های خردکننده
آسیاب
تغذیه کننده
کانویر
پیش گرم کننده
کوره چرخش
یخچال چرخش
هیدراتور
آسیاب فرار و جداکننده
سیلو های ذخیره سازی گچ
سیستم تصفیه (فیلتر کیسه)
فن مکش
